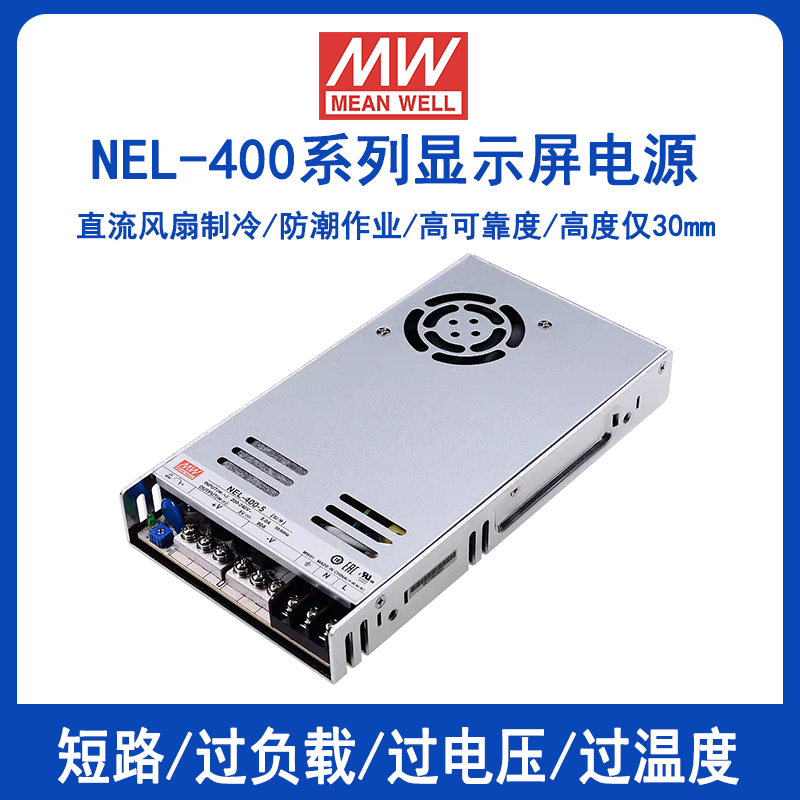

产品特性：
.交流输入180~264VAC
.保护种类：短路/过负载/过电压/过温度
.漏电流<1mA
.内置直流风扇强制风冷
.高度仅30mm
.可承受300vac浪涌输入5秒
.LED电源指示
.防潮作业
.低成本，高可靠度
.100%满载老化测试
.2年保固
.如需并联使用达到冗余功能, 请洽谈明纬
产品参数：

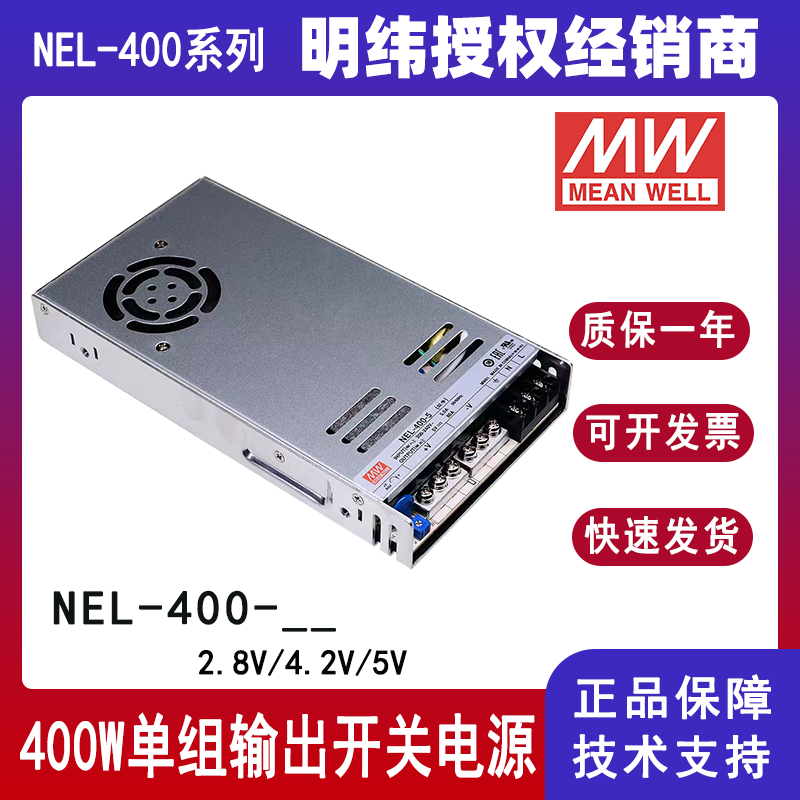

型号 NEL-400-2.8 NEL-400-4.2 NEL-400-5 输出 直流电压 2.8V 4.2V 5V 额定电流 80A 80A 80A 电流范围 0 ~ 80A 0 ~ 80A 0 ~ 80A 额定功率 224W 336W 400W 纹波与噪声(max)备注2 150mVp-p 150mVp-p 150mVp-p 电压调整范围 2.5 ~ 3V 3.6 ~ 4.4V 4.5 ~ 5.5V 电压精度 备注3 +3%,-4.5% +3%,-4.5% ±3.0% 线性调整率 ±0.5% ±0.5% ±0.5% 负载调整率 ±2.5% ±2.5% ±2.0% 启动、上升时间 2500ms, 50ms/230VAC 保持时间(Typ.) 20ms/230VAC 输入 电压范围 180 ~ 264VAC 254 ~ 370VDC 频率范围 47 ~ 63Hz 效率(Typ.) 79% 83% 84% 交流电流(Typ.) 3A/230VAC 4A/230VAC 5A/230VAC 浪涌电流(Typ.) 100A/230VAC 漏电流 < 1mA/ 240VAC 保护 过负载 额定输出功率的105%~ 140% 保护模式:打嗝模式 ，负载异常条件移除后可自动恢复 过电压 3.22 ~ 3.78V 4.6 ~ 5.4V 5.6 ~ 7V 保护模式:打嗝模式 ，异常条件移除后可 自动恢复 过温度 关断输出电压, 温度下降后可 自动恢复 环境 工作温度 -20 ~ +60C (请参考负载减额曲线) 工作湿度 20 ~ 90% RH,无冷凝 储存温度、湿度 -20 ~ +85C, 10 ~ 95% RH 温度系数 ±0.03%/C (0 ~ 50C) 耐振动 10 ~ 500Hz, 3G 10分钟/周期, X、Y、Z轴各60分钟 安规和电磁兼容 安全规范 UL62368-1,EAC TP TC 004认证通过 耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH 电磁兼容发射 符合EAC TP TC 020 电磁兼容抗扰度 符合EAC TP TC 020 其它 MTBF 1708.9K hrs min. Telcordia SR-332 (Bellcore) ; 220.9Khrs min. MIL-HDBK-217F (25℃) 尺寸 215*115*30mm (L*W*H) 包装 0.85Kg;15pcs/13.8Kg/0.78CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
※ 产品免责声明：详细请参阅
